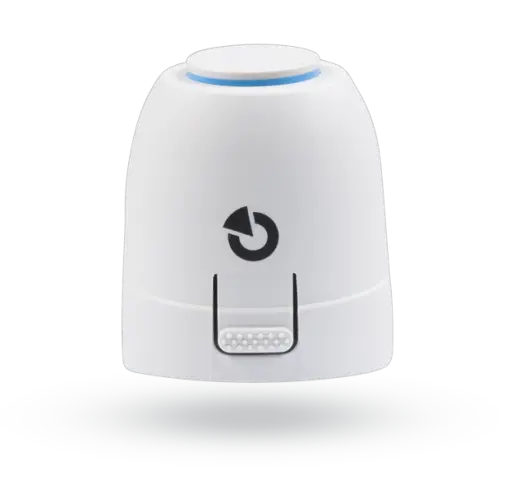

TH-81

TH-81 je termoelektrická hlavica verzie NO určená na zatváranie a otváranie ventilov vykurovacích okruhov podlahového vykurovania a radiátorových telies pomocou riadiacej jednotky AC-116.

H-81 je ovládaná napätím 24 V s dvojbodovým pripojením. Inštalácia a zapojenie pre AC-116 Preferovaná je montáž hlavice vodorovne a zvisle. Montáž hore nohami môže za niektorých podmienok skrátiť životnosť produktu (napr. znečistená voda).

• Verzia normálne otvorená
• Napájanie 24 V AC/DC, +20 % ... -10 %, 0-60 Hz
• Max. odber prúdu 250 mA počas 2 min max.
• Typický odber prúdu 75 mA
• Príkon 1,8 W
• Otváracie a uzatváracie časy cca 6 min.
• Zdvih hlavice 4 mm
• Regulačná sila 100 N ±5 %
• Povolená teplota kvapaliny od 0 °C do +100 °C
• Skladovacia teplota od -25 °C do +65 °C
• Okolitá teplota 0 °C až +60 °C
• Stupeň krytia IP 54
• Púzdro Polyamid
• Farba puzdra Šedivá
• Hmotnosť 100 g s 1 m prívodného kábla
• Pripojovací kábel 2 x 0,75 mm2 PVC, šedivá
• Inštalačný rozmer M30 x 1,5
