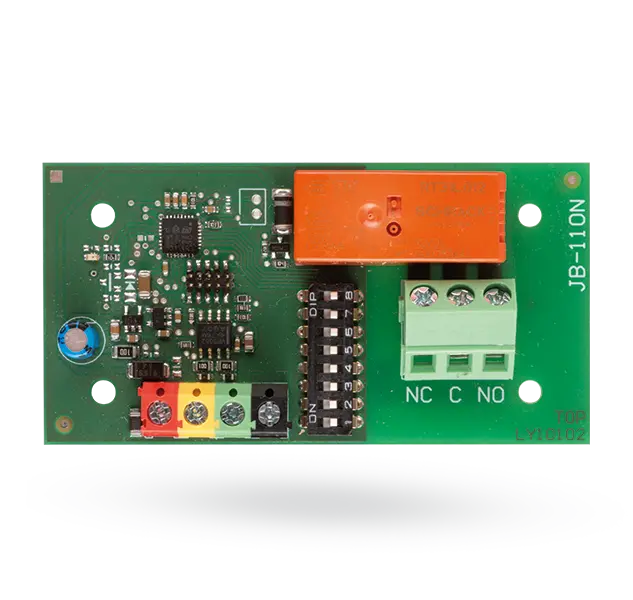

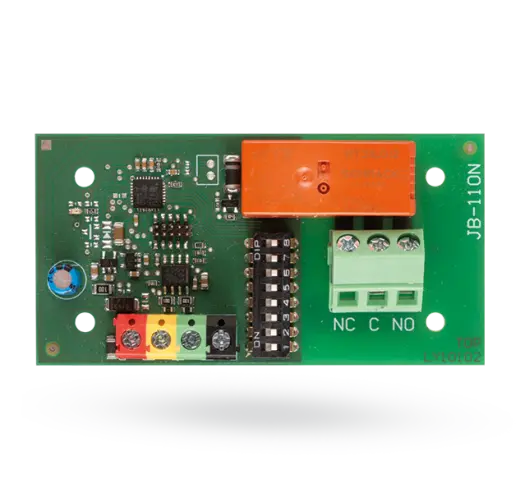

Sběrnicový výstupový modul, 1x silový výstup
Sběrnicový výstupový modul s jedním silovým výstupem pro ústředny Jablotron 100+ a Jablotron Mercury
Výrobek je komponentem systému JABLOTRON 100+ a Jablotron Mercury. Poskytuje přepínací kontakt výstupního silového relé. Může sloužit například k ovládání osvětlení, ventilátoru atd.
Modul komunikuje prostřednictvím sběrnice a je napájen sběrnicí ústředny. Lze ho instalovat do instalační krabice JA-19xPL nebo skříně ústředny.
Není adresovatelný (neobsahuje v zabezpečovacím systému žádnou pozici).
| Typ modulu |
Typ modulu
Sběrnicový silový modul výstupů PG |
| Napájení |
Napájení
ze sběrnice ústředny 12 V (9 ... 15 V) |
| Zatížitelnost PGM výstupu |
Zatížitelnost PGM výstupu
250 V AC / 24V DC, odporová zátěž (cosφ=1)max.16 A, Indukční, kapacitní zátěž (cosφ=0,4) max. 8 A |
| Kompatibilita |
Kompatibilita
Jablotron 100+, Jablotron Mercury |
| Proudový odběr |
Proudový odběr
5/45mA |
| Rozměry (š×v×h) |
Rozměry (š×v×h)
70x38x20mm |
| Provedení |
Provedení
plošný spoj |
| Doporučený kryt |
Doporučený kryt
JA-190PL (nebo do univerzální montážní krabice typu KU-68 a pod.) |
| Rozměry krytu (š×v×h): |
Rozměry krytu (š×v×h):
90x90x35mm |
