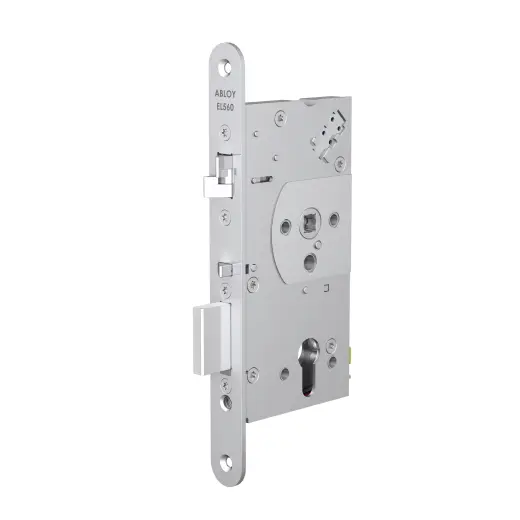

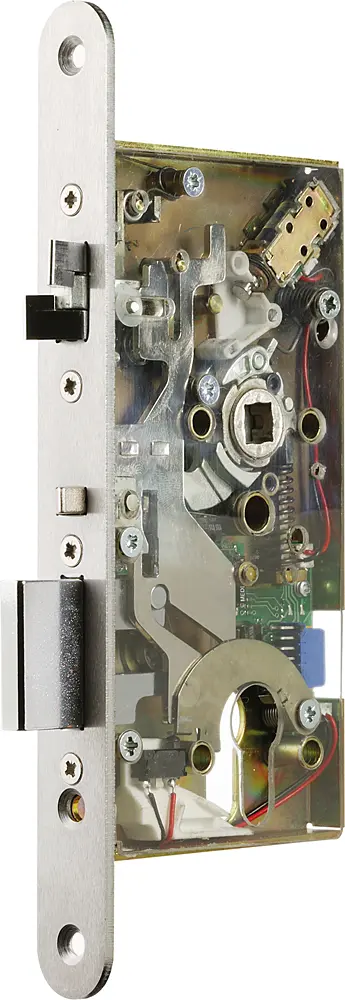

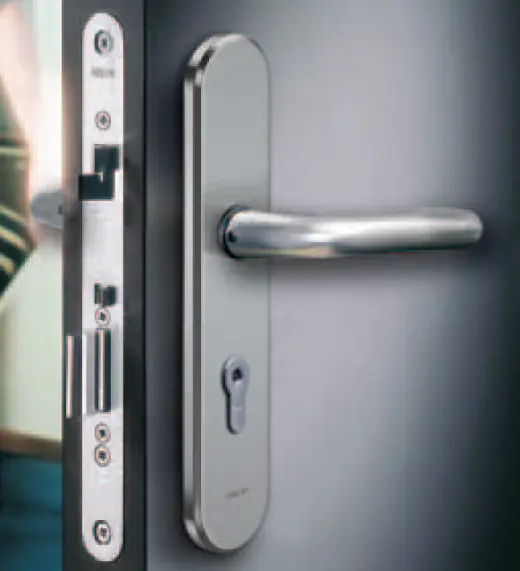

ABLOY EL560/55/20

Elektromechanický zámek, backset 55mm, rozteč 72mm, šířka čelního plechu 20mm, 12-24V

Pro zobrazení informací je nutné být přihlášený

Použití

Pro vnitřní i venkovní plné dveře.
Klika zámku může být ovládána výstupním kontaktem ze čtečky karet, klávesnice, tlačítkem, apod.
Dělený čtyřhran kliky - možnost volitelné funkce vnitřní a vnější kliky.
Určen pro vstupní, únikové, požární i průchodové dveře - volitelná funkce zámku, viz. "Možnosti nastavení zámku".
Lze použít do požárně odolných dveří - režim "fail-safe" - zámek je bez napájení oboustranně prostupný.

Výhody

Pravolevý - obousměrná střelka.
Samozamykací - při každém zavření dveří se automaticky vysune závora zámku.
Jištěné zamykání zámku - v zamčeném stavu je vysunuta závora a zároveň je blokována střelka zámku - zámek je zajištěn ve dvou bodech.
Jednotné napájení 12 - 24 V DC.
Nízký klidový proudový odběr - 130 mA při 12 V DC, 65 mA při 24 V DC.
Možnost monitorování činnosti zámku - viz. "Signalizace" v části "Technická data".

Certifikace

Funkce zámku

Po uzavření dveří se zámek automaticky uzamkne - vysune se závora a zablokuje se střelka.
Stisknutím aktivované nebo panikové kliky je závora zatažena do těla zámku a následně odblokována střelka.
Zámek je vždy možné odemknout cylindrickou vložkou z obou stran dveří nebo stiskem kliky z vnitřní strany dveří, tzv. antipanic funkce.

Možnosti nastavení zámku - ovládání prostupu

“0“ – fail secure

Klika ve směru úniku je funkční trvale (paniková klika), vnější klika je funkční po přivedení napájení z ovládacího zařízení, např. čtečky.

“1“- fail safe – funkce EPS

Klika ve směru úniku je funkční trvale (paniková klika), vnější klika je funkční po odpojení napájení z ovládacího zařízení, např. čtečky

Poznámka:

K zámku doporučujeme použít bezpečnostní kování IKON SX03 (klika-klika) nebo VASSA. V souvislosti s normou ČSN EN 1125 doporučujeme použít příčné panikové kování effeff 8000, které je zvláště vhodné pro rámové dveře.

Napájení	Napájení 12 - 24 V DC +/- 15 % 12 - 18 V AC -10 %/+15 %
Odběr nominální	Odběr nominální Nominal 0,24 A (12 V), 0,11 A (24 V)
Odběr maximální	Odběr maximální Max. 0,55 A (12 V), 0,27 A (24 V)
Nastavitelná doba otevření	Nastavitelná doba otevření 2 - 15 sekund
Rozsah pracovních teplot	Rozsah pracovních teplot -20°C až +60°C

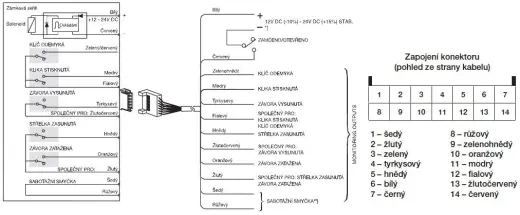

Signalizace	Signalizace a) závora zatažená b) závora vysunutá c) klíč odemyká/volný d) klika stisknutá/volná e) dveře otevřené/zavřené
Výsuv závory	Výsuv závory 20 mm
Backset	Backset standardně 55mm na objednávku 60, 65, 80 a 100mm
Šířka štítu	Šířka štítu standardně 20mm na objednávku 24 mm
Čtyřhran	Čtyřhran 9 mm, s redukcí lze použít i 8 mm
Povrchová úprava	Povrchová úprava štít zámku z nerez oceli
Cylindrická vložka	Cylindrická vložka DIN - europrofil
Bezpečnostní kování	Bezpečnostní kování Klika - madlo DIN - rozteč 72 mm
Balení obsahuje	Balení obsahuje zámek, návod, upevňovací šrouby, imbusové klíče
